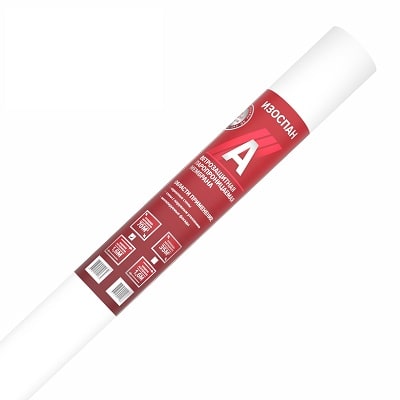

Изоспан А ветро-влагозащитная мембрана 35 м2

Изоспан А ветро-влагозащитная паропроницаемая мембрана имеет область применения в:

1. каркасные стены
2. стены с наружным утеплением
3. вентилируемые фасады
4. внутренние стены

Не рекомендуется оставлять материалы ИЗОСПАН под длительным воздействием прямых и отраженных солнечных лучей.

Химические средства для обработки деревянных элементов могут привести к деструкции материалов ИЗОСПАН, поэтому монтаж материалов ИЗОСПАН необходимо осуществлять только после полного высыхания обработанных деревянных элементов конструкции.

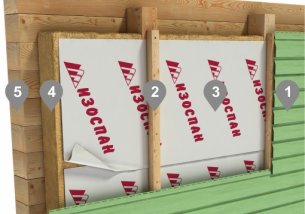

1) Каркасные стены. Монтаж гидро-ветрозащиты и пароизоляции

1. Наружная обшивка
2. Контррейка
3. Гидро-ветрозащитная мембрана Изоспан AQ proff, АМ, AS, А
4. Утеплитель
5. Пароизоляция Изоспан RS, В
6. Внутренняя отделка

Гидроизоляция, ветрозащита

Инструкция по монтажу Изоспан AQ proff (Изоспан АМ, Изоспан АS или Изоспан A)

При монтаже каркасных стен зданий необходимы гидроизоляция и пароизоляция стен. При монтаже каркасных стен малоэтажных зданий для защиты конструкции стен и теплоизоляции от ветра, атмосферной влаги, пороши служат гидроизоляционные ветрозащитные паропроницаемые мембраны Изоспан AQ proff, Изоспан АМ, Изоспан AS или Изоспан А. Укладывается гидроизоляционная мембрана с внешней стороны утеплителя под наружной обшивкой здания.

Изоспан AQ proff (Изоспан АМ, Изоспан AS или Изоспан А) монтируется по каркасу поверх утеплителя. Изоспан AQ proff, Изоспан АМ, Изоспан AS укладываются белой стороной к утеплителю, сторона укладки Изоспана А не имеет значения. Полотнища мембраны располагаются горизонтально, снизу вверх, внахлёст, с перекрытием по горизонтальным и вертикальным стыкам не менее 10 см и закрепляются на каркасе строительным степлером или иным способом. Поверх мембраны вертикально по каркасу крепятся деревянные контррейки, несущие наружную обшивку (вагонка, сайдинг и т.д.). Обязательно предусматривается вентилируемый зазор между мембраной и наружной обшивкой на толщину контррейки (4-5 см). Нижняя кромка мембраны укладывается на водоотводный слив цоколя здания и приклеивается к нему с помощью соединительной ленты Изоспан KL+ или Изоспан SL proff, обеспечивая отвод стекающей влаги. Места примыкания материалов Изоспан к деревянным, бетонным и прочим поверхностям проклеивать клейкой лентой Изоспан ML proff или Изоспан SL proff.

Пароизоляция

Инструкция по монтажу Изоспан RS (Изоспан В)

При монтаже каркасных стен в качестве пароизоляции стен малоэтажных зданий всех типов служит Изоспан RS (Изоспан В).

Монтируется Изоспан RS (Изоспан В) с внутренней стороны утеплителя на элементы несущего каркаса (балки, стойки) или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей. Монтаж ведется снизу вверх горизонтальными полотнищами внахлёст с перекрытием по стыкам не менее 15 см. При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) пароизоляция закрепляется по каркасу антисептированными деревянными рейками 4х5 см; при отделке гипсокартоном - оцинкованными профилями. Монтаж материала производится на утеплитель гладкой стороной к нему. Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4-5 см. Для обеспечения герметичности паробарьера полотнища материала Изоспан RS (Изоспан В) необходимо скреплять между собой соединительной лентой Изоспан KL, KL+, SL или Изоспан SL proff. Места примыкания материалов Изоспан к деревянным, бетонным и прочим поверхностям проклеивать клейкой лентой Изоспан ML proff или Изоспан SL proff.

Вместо пароизоляции Изоспана RS (Изоспана В) в конструкциях каркасных стен может применяться Изоспан C или Изоспан DM. Укладываются аналогично Изоспану RS (Изоспану В), гладкой стороной к утеплителю, шероховатой – внутрь помещения.

Также в конструкциях каркасных стен могут применяться Изоспан FS, Изоспан FD и Изоспан FX. Они служат для защиты утеплителя конструкции каркасной стены от паров влаги, проникающих изнутри помещения, а также для отражения энергии теплового потока внутрь помещения для сокращения теплопотерь. Материал укладывается с внутренней стороны утеплителя, отражающей поверхностью в сторону помещения. Необходимо соблюдать зазор 4-5 см между отражающей поверхностью Изоспана и материалом внутренней отделки для обеспечения условий теплового отражения. Полотна материалов укладываются горизонтально аналогично материалу Изоспан RS (Изоспан В). Перекрытие материала по горизонтальным и вертикальным стыкам - не менее 15 см (Изоспан FX – встык). Полотнища необходимо герметизировать металлизированной соединительной лентой Изоспан FL.

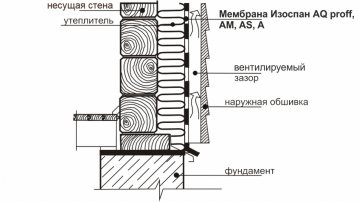

2) Стены с наружным утеплением. Монтаж гидро-ветрозащиты

1. Наружная обшивка
2. Контррейка
3. Гидро-ветрозащитная мембрана Изоспан AQ proff, АМ, AS, А
4. Утеплитель
5. Несущая стена

При монтаже стен малоэтажных зданий с наружным утеплением для защиты конструкции стен и теплоизоляции от ветра, атмосферной влаги, пороши служат гидроизоляционные ветрозащитные паропроницаемые мембраны Изоспан AQ proff, Изоспан АМ, Изоспан AS или Изоспан А. Материал укладывается с внешней стороны утеплителя под обшивкой здания.

Изоспан AQ proff (Изоспан АМ, Изоспан AS или Изоспан А) монтируется по каркасу поверх утеплителя. Изоспан AQ proff, Изоспан АМ, Изоспан AS укладываются белой стороной к утеплителю, сторона укладки Изоспана А не имеет значения. Полотнища мембраны располагаются горизонтально, снизу вверх, внахлёст, с перекрытием по горизонтальным и вертикальным стыкам не менее 10 см и закрепляются на каркасе строительным степлером или иным способом. Поверх мембраны вертикально по каркасу крепятся деревянные контррейки, несущие наружную обшивку (вагонка, сайдинг и т.д.). Обязательно предусматривается вентилируемый зазор между мембраной и наружной обшивкой на толщину контррейки (4-5 см). Нижняя кромка мембраны укладывается на водоотводный слив цоколя здания и приклеивается к нему с помощью соединительной ленты Изоспан KL+ или Изоспан SL proff, обеспечивая отвод стекающей влаги. Места примыкания материалов Изоспан к деревянным, бетонным и прочим поверхностям проклеивать клейкой лентой Изоспан ML proff или Изоспан SL proff.

3) Вентилируемые фасады

1. Наружная обшивка
2. Изоспан AF+, Изоспан А с огнезащитными добавками (ОЗД)
3. Утеплитель
4. Элементы монтажной системы
5. Несущая стена

Инструкция по монтажу Изоспан AF+

При монтаже вентилируемых фасадов для защиты утеплителя используются Изоспан AF+, Изоспан А с огнезащитными добавками (Изоспан А с ОЗД). Изоспан AF+, Изоспан А с ОЗД осуществляют дополнительную фиксацию утеплителя, а также защищают конструкцию и утеплитель от случайных возгораний, от ветра, атмосферной влаги и снега, проникающих в вентилируемый зазор под внешнюю облицовку, не препятствуют выводу влаги из утеплителя.

Изоспан AF+, Изоспан А с ОЗД обеспечивают защиту вентилируемых фасадов или стен зданий с наружным утеплением от случайных локальных возгораний:

• При проведении сварочных работ;
• При гидроизоляции цоколя, стен с использованием паяльной лампы;
• При неаккуратном обращении с огнём.

В конструкциях вентилируемых фасадов многоэтажных зданий Изоспан AF+, Изоспан А с ОЗД размещаются поверх утеплителя с внутренней стороны вентилируемого зазора. Монтаж ведется в соответствии с используемой монтажной системой и типом наружной облицовки. Во всех случаях важно, чтобы материал хорошо прилегал к утеплителю, был прочно закреплён на элементах монтажной системы и не имел провисов и незакреплённых участков, так как это может привести к акустическим «хлопкам» под воздействием резких ветровых нагрузок внутри вентилируемого зазора.

Полотнища располагаются гладкой стороной наружу, внахлёст, с перекрытием по горизонтальным и вертикальным стыкам не менее 10 см. Расположение полотнищ должно обеспечивать естественный сток внешней влаги, проникающей под облицовку. Места примыкания материала Изоспан к бетонным и прочим поверхностям проклеивать клейкой лентой Изоспан ML proff или Изоспан SL proff.

Рекомендуется использовать созданные для применения в системах вентилируемых фасадов материалы Изоспан AF+, Изоспан А с огнезащитными добавками, разработанные со специальной защитой от случайных возгораний. Помимо данных материалов в навесных фасадных системах (НФС) с воздушным зазором могут использоваться также Изоспан AQ proff, Изоспан АМ, Изоспан AS, Изоспан А.

Применение данных ветро-гидрозащитных мембран в НФС должно производиться с учетом всех требований, изложенных в экспертном заключении об области применения конкретной системы с позиций обеспечения пожарной безопасности, в т.ч. специфических требований, связанных с применением любых ветро-гидрозащитных мембран, т.е. устройство пожарных отсечек и т.д.

4) Внутренние стены (межкомнатные перегородки)

В связи с возможностью наличия в строительных материалах остаточной влажности монтаж паро-влагоизоляционных материалов в конструкции внутренних стен (межкомнатных перегородок) рекомендуется вести согласно варианту 1 или варианту 2 (в зависимости от режима эксплуатации помещений).

Вариант 1

Внутренние стены (межкомнатные перегородки) между помещениями с нормальным режимом эксплуатации (температура воздуха 18-24 °C, относительная влажность не более 60%). Монтаж ветро-влагозащиты.

1. Отделка
2. Контррейка
3. Ветро-влагозащитная мембрана Изоспан А (Изоспан АМ)
4. Утеплитель

Инструкция по монтажу Изоспан А (Изоспан АМ)

В конструкции внутренних стен (межкомнатных перегородок) Изоспан А (Изоспан АМ) применяется для защиты от проникновения частиц утеплителя в жилое пространство малоэтажных зданий всех типов, не препятствует выходу влаги из утеплителя и внутренних деревянных элементов конструкции.

При монтаже внутренних стен (межкомнатных перегородок) Изоспан А (Изоспан АМ) крепится с обеих сторон теплоизоляционного слоя на элементы несущего каркаса (балки, стойки). Сторона укладки материала не имеет значения. Изоспан А (Изоспан АМ) монтируется при помощи строительного степлера или оцинкованных гвоздей. Монтаж ведётся снизу вверх горизонтальными полотнищами внахлёст с перекрытием по стыкам не менее 15 см. При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) ветро-влагозащитная мембрана закрепляется по каркасу вертикальными антисептированными деревянными рейками 4х5 см; при отделке гипсокартоном – оцинкованными профилями. Внутренняя отделка помещения крепится к рейкам или оцинкованным профилям с зазором 4-5 см между ветро-влагозащитной мембраной и отделкой.

Вариант 2

Внутренние стены (межкомнатные перегородки) между помещением с нормальным режимом эксплуатации (температура воздуха 18-24 °C, относительная влажность не более 60%) и помещением с повышенной температурой и влажностью (ванная, душевая и т.д.). Монтаж ветро-влагозащиты и пароизоляции.

1. Отделка
2. Контррейка
3. Ветро-влагозащитная мембрана Изоспан А (Изоспан АМ)
4. Утеплитель
5. Пароизоляция Изоспан RS (Изоспан В)

Инструкция по монтажу Изоспан А (Изоспан АМ)

В конструкции внутренних стен (межкомнатных перегородок) Изоспан А (Изоспан АМ) применяется для защиты от проникновения частиц утеплителя в жилое пространство малоэтажных зданий всех типов, не препятствует выходу влаги из утеплителя и внутренних деревянных элементов конструкции.

При монтаже внутренних стен (межкомнатных перегородок) Изоспан А (Изоспан АМ) крепится на элементы несущего каркаса (балки, стойки) со стороны помещения с нормальным режимом эксплуатации, вплотную к утеплителю. Сторона укладки материала не имеет значения. Изоспан А (Изоспан АМ) монтируется при помощи строительного степлера или оцинкованных гвоздей. Монтаж ведётся снизу вверх горизонтальными полотнищами внахлёст с перекрытием по стыкам не менее 15 см. При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) ветро-влагозащитная мембрана закрепляется по каркасу вертикальными антисептированными деревянными рейками 4х5 см; при отделке гипсокартоном – оцинкованными профилями. Внутренняя отделка помещения крепится к рейкам или оцинкованным профилям с зазором 4-5 см между ветро-влагозащитной мембраной и отделкой.

Инструкция по монтажу Изоспан RS (Изоспан В)

В конструкции внутренних стен (межкомнатных перегородок) Изоспан RS (Изоспан В) применяется в качестве пароизоляции, а также для защиты от проникновения частиц утеплителя в жилое пространство малоэтажных зданий всех типов.

При монтаже внутренних стен (межкомнатных перегородок) Изоспан RS (Изоспан В) крепится на элементы несущего каркаса (балки, стойки) или по черновой обшивке со стороны помещения с повышенной температурой и влажностью (ванная, душевая и т.д.), гладкой стороной к утеплителю. Изоспан RS (Изоспан В) монтируется при помощи строительного степлера или оцинкованных гвоздей. Монтаж ведётся снизу вверх горизонтальными полотнищами внахлёст с перекрытием по стыкам не менее 15 см. При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) пароизоляция закрепляется по каркасу вертикальными антисептированными деревянными рейками 4х5 см; при отделке гипсокартоном – оцинкованными профилями. Внутренняя отделка помещения крепится к рейкам или оцинкованным профилям с зазором 4-5 см между пароизоляцией и отделкой. Для обеспечения герметичности паробарьера полотнища материала Изоспан RS (Изоспан В) необходимо скреплять между собой соединительной лентой Изоспан KL, Изоспан KL+, Изоспан SL или Изоспан SL proff. Места примыкания материалов Изоспан к деревянным, бетонным и прочим поверхностям проклеивать клейкой лентой Изоспан ML proff или Изоспан SL proff.

Вместо Изоспана RS (Изоспана В) в конструкциях внутренних каркасных стен может применяться Изоспан C или Изоспан DM. Укладываются аналогично Изоспану RS (Изоспану В), гладкой стороной к утеплителю, шероховатой – внутрь помещения.

Вариант 3

Устройства внутренних стен (межкомнатных перегородок) допускается применять только при условии монтажа сухих утеплителя и деревянных элементов конструкции (имеется в виду принудительная сушка, например камерная).

Внутренние стены (межкомнатные перегородки). Монтаж пароизоляции.

1. Отделка
2. Контррейка
3. Пароизоляция Изоспан RS (Изоспан В)
4. Утеплитель

Инструкция по монтажу Изоспан RS (Изоспан В)

При монтаже внутренних стен (межкомнатных перегородок) в качестве пароизоляции конструкции стен и утеплителя во влажных помещениях, а также для защиты от проникновения частиц утеплителя в жилое пространство малоэтажных зданий всех типов служит Изоспан RS (Изоспан В). Материал крепится с обеих сторон теплоизоляционного слоя на элементы несущего каркаса (балки, стойки) или по черновой обшивке гладкой стороной к утеплителю. Изоспан RS (Изоспан В) монтируется при помощи строительного степлера или оцинкованных гвоздей. Монтаж ведётся снизу вверх горизонтальными полотнищами внахлёст с перекрытием по стыкам не менее 15 см. При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) пароизоляция закрепляется по каркасу вертикальными антисептированными деревянными рейками 4х5 см; при отделке гипсокартоном – оцинкованными профилями. Внутренняя отделка помещения крепится к рейкам или оцинкованным профилям с зазором 4-5 см между пароизоляцией и отделкой. Для обеспечения герметичности паробарьера полотнища материала Изоспан RS (Изоспан В) необходимо скреплять между собой соединительной лентой Изоспан KL, Изоспан KL+, Изоспан SL или Изоспан SL proff. Места примыкания материалов Изоспан к деревянным, бетонным и прочим поверхностям проклеивать клейкой лентой Изоспан ML proff или Изоспан SL proff.

Вместо Изоспана RS (Изоспана В) в конструкциях внутренних каркасных стен может применяться Изоспан C или Изоспан DM. Укладываются аналогично Изоспану RS (Изоспану В), гладкой стороной к утеплителю, шероховатой – внутрь помещения.

Обращаем внимание на недопустимость монтажа влажных материалов (утеплителя и деревянных элементов) в конструкции внутренних стен (межкомнатных перегородок)!
